ysyx day7

Edit page

实现取指功能

  • PC位宽为4位, 初值为0
  • GPR有4个, 位宽均为8位

数列求和的指令序列:

100000001010    # 0: li r0, 10
100100000000    # 1: li r1, 0
101000000000    # 2: li r2, 0
101100000001    # 3: li r3, 1
00010111    # 4: add r1, r1, r3
00101001    # 5: add r2, r2, r1
11010001    # 6: bner0 r1, 4
11011111    # 7: bner0 r3, 7

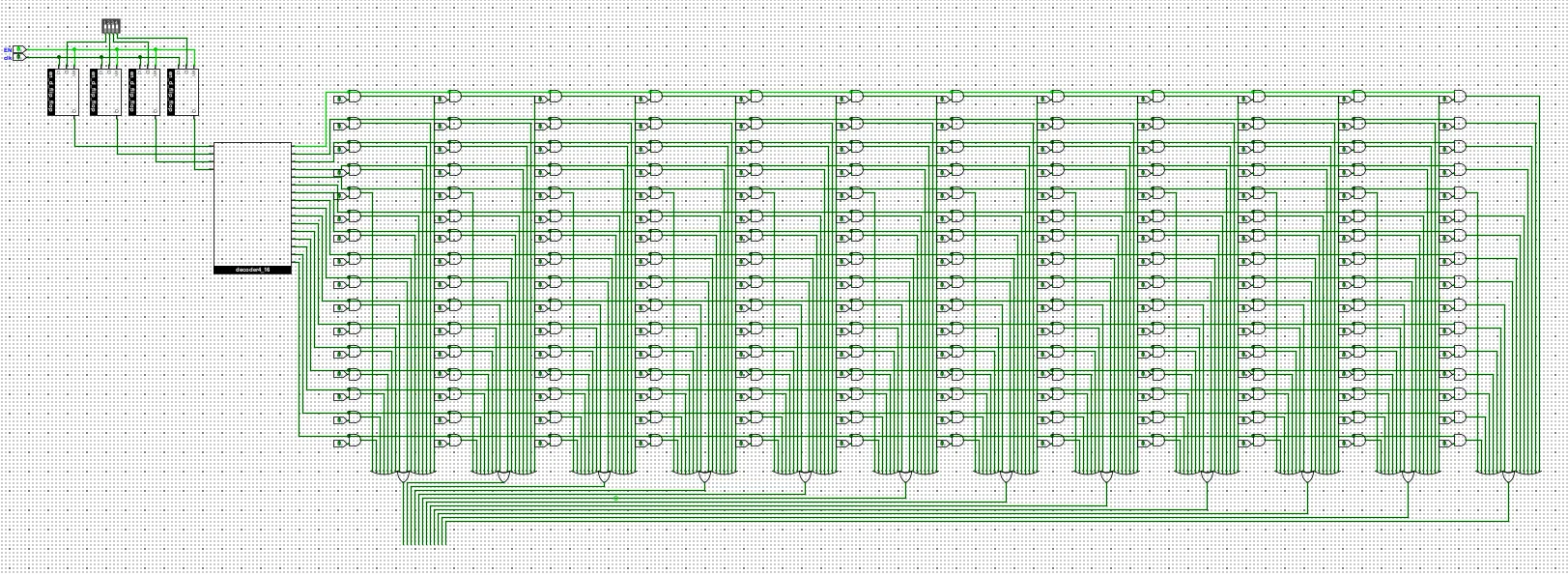

image-20260317204618471

实现GPR及其写入功能

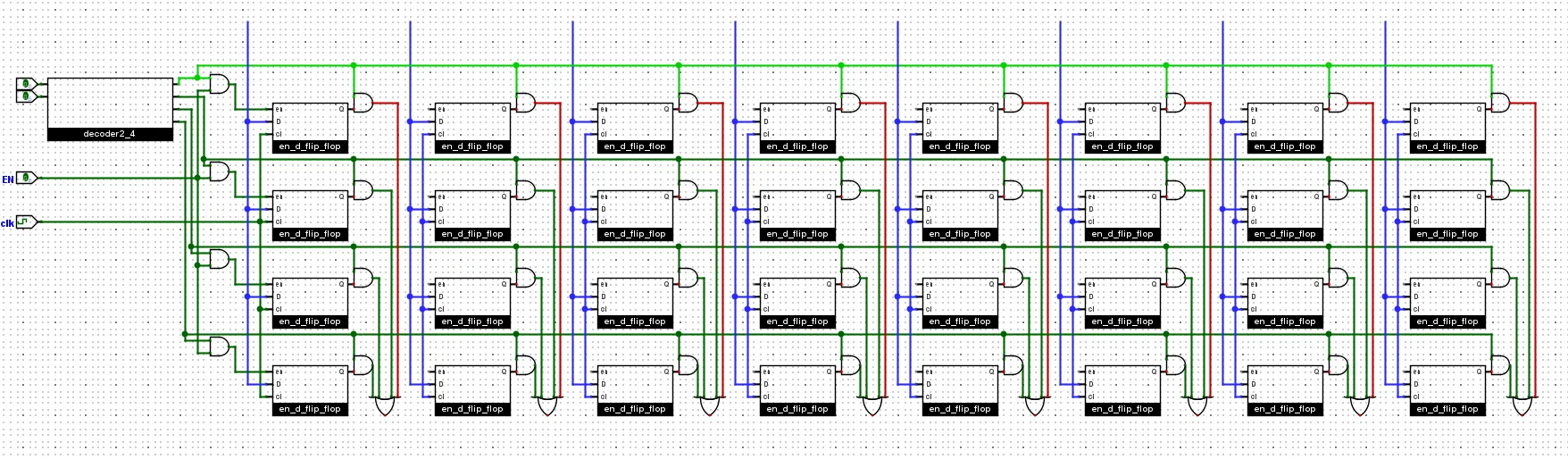

因为是三个寄存器,每个八位,所以是一个 4 x 8 的 RAM。

image-20260317210325527

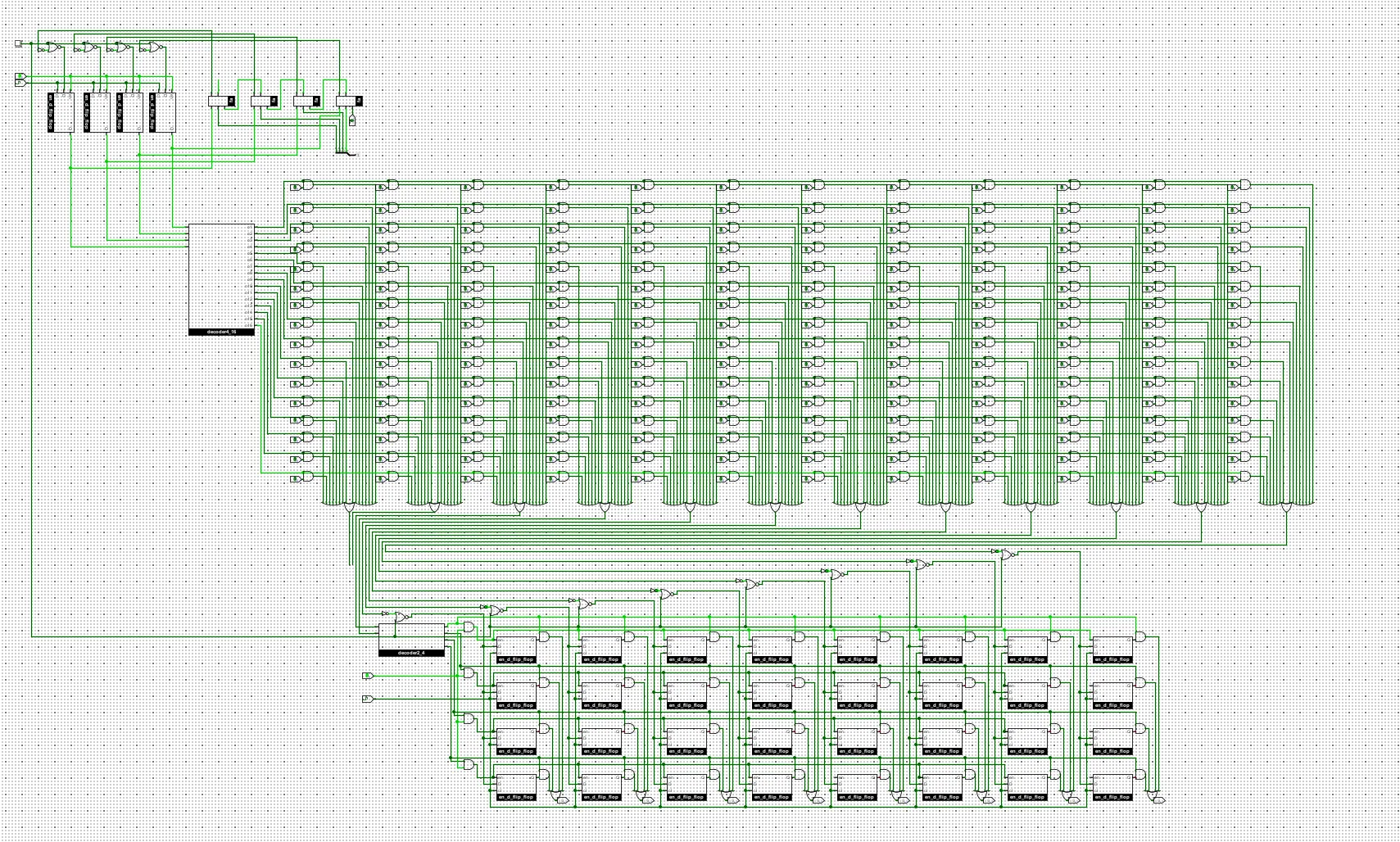

实现仅支持li指令的sCPU

image-20260317231645421
